智能門鎖鎖體的內外基礎結構剖析

鎖體作為智能門鎖的重要組成部件，其在鎖具的安全、便利、壽命等方面有著舉足輕重的作用。為此，建議智能門鎖經銷商，非常有必要充分了解鎖體的基礎結構與功能。

目前常用的智能門鎖鎖體有很多種，但是萬變不離其宗，再復雜的鎖體都離不開最基礎的結構和配件。今天，小安和大家一起來剖析鎖體中這些基礎的結構和功能。

01導向片

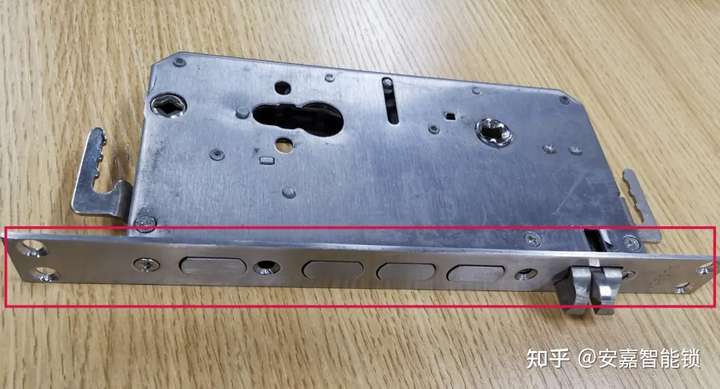

導向片是固定在鎖舌伸縮位置的一塊鐵片或者不銹鋼片，上面分布著鎖舌孔、固定螺絲孔，是智能門鎖必備的配件。

導向片主要作用是防止門框磨損和固定鎖體，所有的鎖體都必須標配導向片，在安裝智能門鎖時，要提供門的尺寸，廠家則會根據門的尺寸標配相應的導向片，常見尺寸有24×240mm、30×240mm等，也有較特殊的霸王導向片，尺寸為40×388mm，當然，還有一些其他規格的導向片。

02鎖舌

鎖體的鎖舌分類較多，有斜舌、方舌、圓柱舌、鉤舌、單鎖舌、方鎖舌等等，但是功能都是一直的，那就是將門與門框連接，起到封閉的作用。

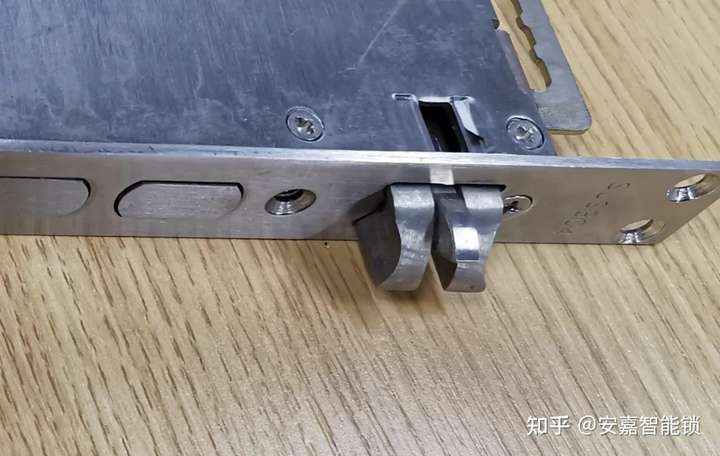

這里主要說下斜舌和方舌，斜舌一面是平面、一面是斜面，可以通過斜面來判斷開門方向。

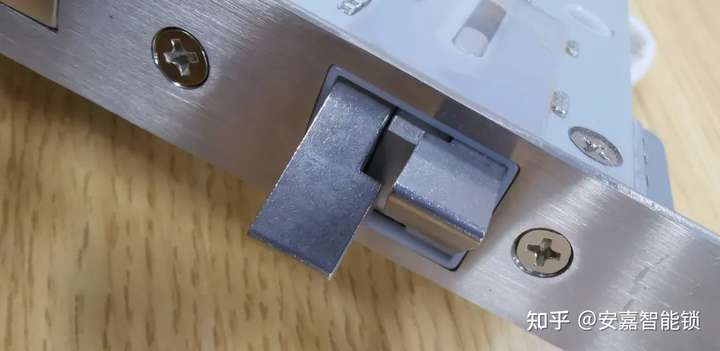

另外還有一種交叉鎖舌，與斜舌相比，交叉鎖舌還有觸發的作用。

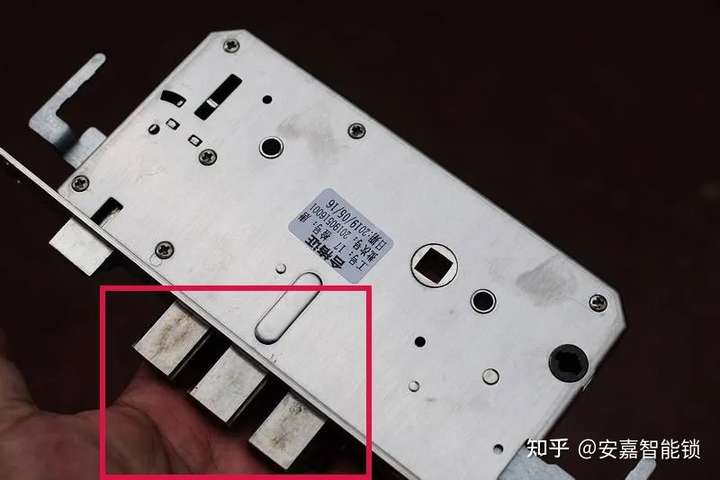

斜舌、方舌都有彈簧部件，會受到擠壓外力縮回，相比之下，方舌不會因為卡片、擠壓等外力縮回，所以安全系數較大。

03方棒

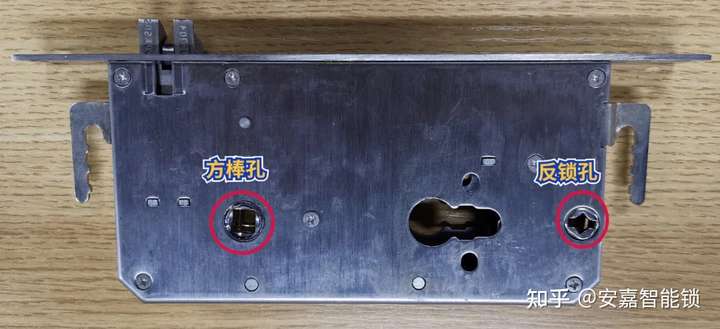

方棒又稱方條，可以聯動鎖體開鎖及進行反鎖等操作，基本每個鎖體都會有方棒孔。

有的鎖體方棒孔是前后互通的，有的則是前后不互通。前后互通的鎖體，不需要調整開鎖方向，只需要一根方棒就能進行開鎖。

方棒孔前后不互通的鎖體，屋外的那一面方棒是帶不動鎖體開啟的，只有屋內的可以。另外，鎖體上還會有反鎖方棒孔，可以進行反鎖操作。

所以，在安裝智能門鎖時，一定要仔細檢查鎖體構再進行安裝。

04鎖體內部

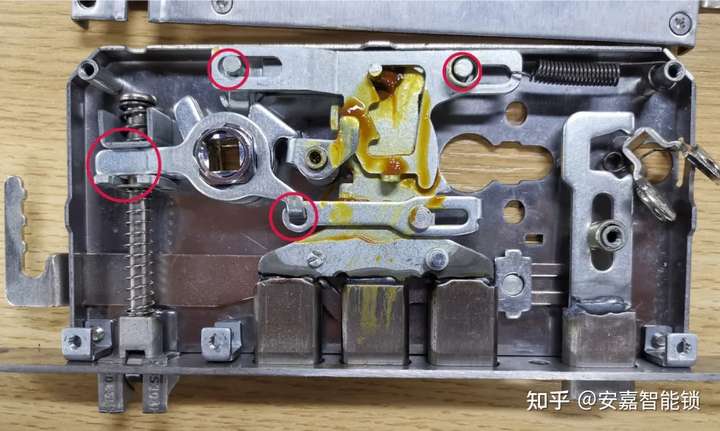

上圖標記紅色的部位是鎖體的傳動連接點，它的主要作用是連接和鎖體傳動。

01.反鎖鈕：對反鎖鎖舌進行限位，起到鎖到反鎖的目的。

02.離合：套在方棒孔上的離合轉子，可以控制斜舌和方舌的伸縮，是很重要的動力傳輸結構。

03.天地鉤：鎖體兩側凸出來的兩組鎖舌就是我們常說的天地鉤，其主要是防撬作用。安裝智能門鎖如果不需要天地鉤，不可直接切割掉外部鎖舌，建議請專業的安裝師傅進行拆除。

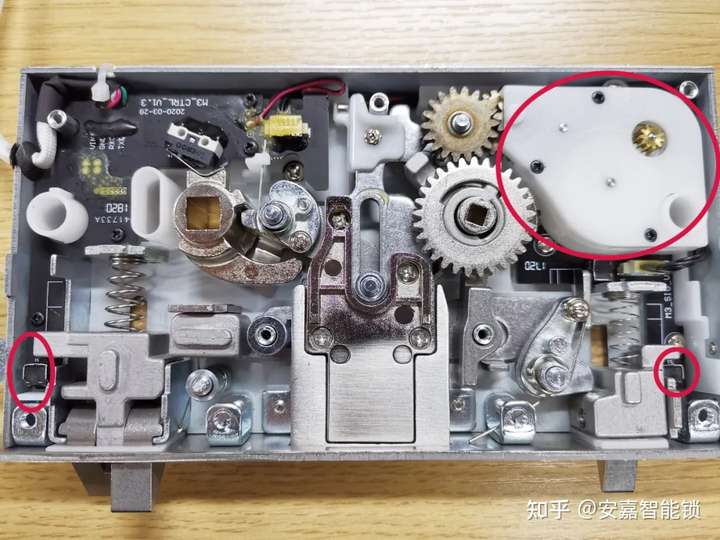

智能電子鎖體相比機械鎖，會增添一些電子部件，比如芯片、電機、感應器等等，電機用來驅動鎖體開鎖，鎖舌處感應器用來感應鎖舌的運行情況。

上面剖析的只同鎖體內部部分結構，鎖體內還有不少比較精密、小巧的零部件，完整的鎖體就是由這些大小不同、作用不同的零部件組成，確保智能鎖的正常開關。
